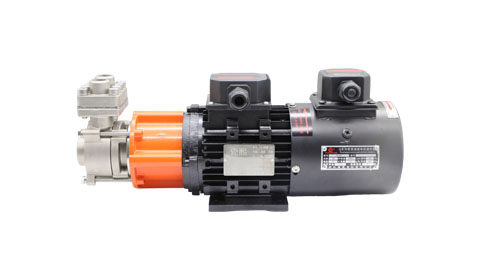

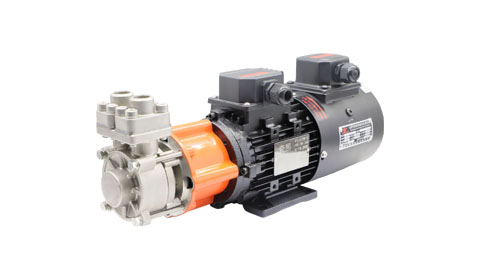

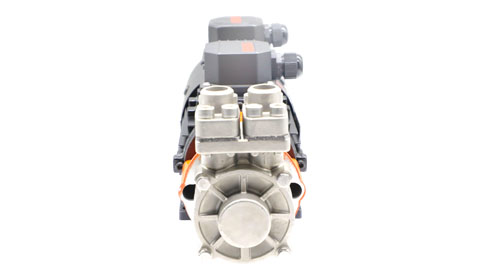

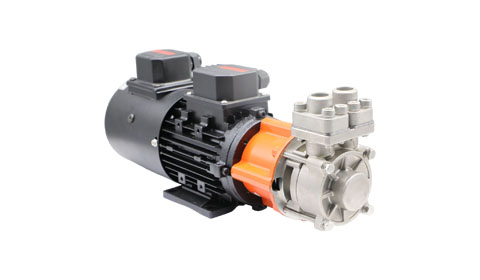

高低溫磁力泵采用靜磁力密封，完全無泄漏，介質溫度范圍-196℃~+400℃，流量15~90L/min，揚程最高60米，過流部件為不銹鋼，碳化硅軸套，適用于導熱油、乙二醇、氟化液、液氮等清潔液體。可用于新能源、化工、半導體等高低溫循環系統。
適用介質溫度-196℃~+400℃，環境溫度-50℃~+70℃，極寒高溫從容應對
磁力靜密封結構，徹底杜絕跑冒滴漏，保障人員與設備安全
最高揚程60米，最大流量90L/min，滿足循環系統高要求
碳化硅自潤滑軸套+高溫磁鋼，長期運行不退磁，磁渦流損失小
高低溫磁力泵（CX-PDM系列）是一種采用磁力靜密封原理的離心泵，通過外磁體帶動內磁轉子，實現動力無接觸傳遞，徹底消除傳統機械密封的泄漏風險。泵體及葉輪采用精密鑄造不銹鋼，自潤滑碳化硅軸承/軸套，配以耐高溫永磁體，可在-196℃極低溫至+400℃高溫的寬溫域內穩定輸送導熱油、乙二醇、氟化液、碳?xì)淙芤?、液氮等不含顆粒及纖維的清潔液體。泵外觀精美、振動小、噪音低，壽命長。
動密封轉化為靜密封，適應易燃、易爆、有毒、貴重介質的輸送，安全環保。
特殊高溫磁鋼+低溫材料處理，-196℃液氮環境不脆裂，400℃高溫不退磁。
優化的葉輪與泵體流道，效率高，同樣功率下?lián)P程提升15%。
束環及分體式設計，拆卸方便，內部零件可快速更換，降低維護成本。
以下為標準型號參數，可根據需求定制更大流量（200L/min）、更高壓力（40bar）及防爆/變頻配置。
| 型號 | 泵頭材質 | 口徑(DN) | 流量(L/min) | 揚程 | 功率(kW) | 電源 | 電機類型 | 介質溫度 |
|---|---|---|---|---|---|---|---|---|
| CX-PDM-18S | 不銹鋼 | 15 | 15 | 15 | 0.18 | 220V | 變頻2級 | -196~+400℃ |
| CX-PDM-25S-V | 不銹鋼 | 15 | 15 | 22 | 0.25 | 380V | 變頻2級 | -196~+400℃ |
| CX-PDM-37S-V | 不銹鋼 | 15 | 25 | 28 | 0.37 | 380V | 變頻2級 | -196~+400℃ |
| CX-PDM-50V | 不銹鋼 | 15 | 35 | 32 | 0.55 | 380V | 變頻/定頻 | -196~+400℃ |
| CX-PDM-75S | 不銹鋼 | 20 | 50 | 40 | 0.75 | 380V | 變頻2級 | -120~+350℃ |
| CX-PDM-170 | 不銹鋼 | 25 | 90 | 50 | 2.2 | 380V | 變頻2級 | -120~+350℃ |
※ 以上為316L不銹鋼標準配置，如需哈氏合金、鈦材或PEEK隔離套，請咨詢定制。
※ 變頻電機可實現0~100%轉速調節，防爆等級ExdIIBT4可選。
| 部件 | 材質 | 特性 |
|---|---|---|
| 泵體+泵蓋 | 不銹鋼304/316 | 精密鑄造，致密性高，水力性能優越 |
| 束環 | 不銹鋼 | 耐溫高，熱脹冷縮形變量小，性能穩定 |
| 葉輪 | 銅合金 / 不銹鋼 | 表面特殊處理，耐磨，水利效率高 |
| 軸芯 | 不銹鋼 | 高精度，耐磨性好 |
| 軸承/軸套 | 碳化硅 | 自潤滑，耐高溫，耐磨損 |
| 內/外磁轉子 | 不銹鋼+高溫磁鋼 | 耐高溫，磁穩定性高，動平衡精度高 |
| 隔離套 | 不銹鋼/哈氏合金 | 強度高，磁渦流損失小 |
環境要求：環境溫度≤50℃，海拔≤5000m，通風良好。
管路連接：進口前必須安裝過濾器（≤0.5mm），防止顆粒進入損壞軸套。
電氣連接：電機必須可靠接地，電源電壓波動≤±5%，推薦配置熱過載保護。
啟動準備：首次使用需灌滿介質并手動盤車，排盡空氣后方可通電。
維護周期：每運行2000小時檢查軸套磨損情況，每6個月更換過濾器。
| 泵體材質 | 304/316 |
|---|---|
| 溫度范圍 | -196℃~+400℃ |
| 揚程 | 15~60 m |
| 流量 | 15~90 L/min |
| 密封形式 | 磁力靜密封 |
| 軸套材質 | 碳化硅 |
| 防護等級 | IP55 |
| 絕緣等級 | F級 |
| 噪音 | ≤72 dB(A) @1m |
| 電機能效 | 二級（IE3），可選變頻/防爆/隔爆 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
電池包高低溫循環、充放電測試中的乙二醇/氟化液循環加熱冷卻
夾套導熱油循環，精準控制反應溫度，無泄漏保障安全
高溫酸液、低溫超純水循環，磁力密封避免污染
提供-40℃~200℃范圍內的衛生級介質循環
超低溫加注、冷阱循環，專用低溫磁力泵結構
配套恒溫槽、沖擊試驗箱，振動小、壽命長
