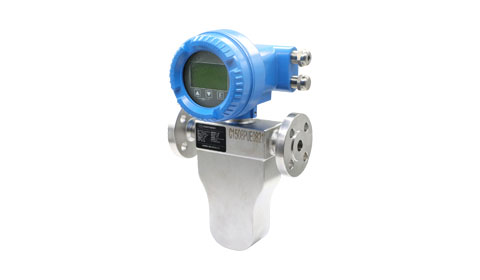

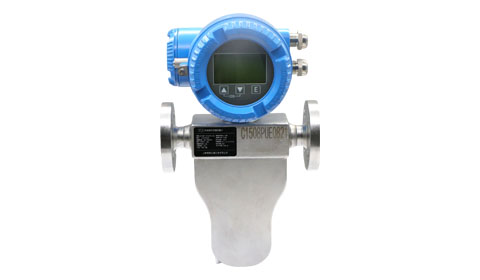

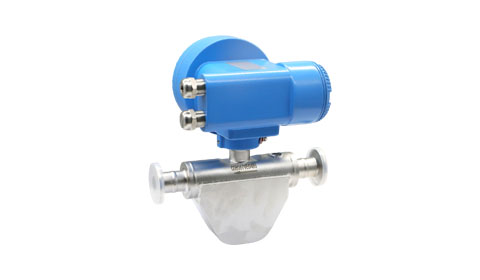

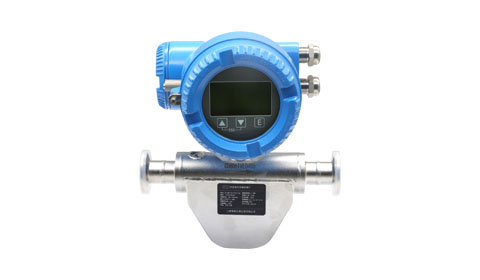

微型科里奧利質量流量計，專為微小流量、高壓氣體/液體設計。精度高達0.1%，最高耐壓90MPa，口徑DN01-DN15，適用于氫能、CNG、化工配料、電解液注射等場景。
液體精度±0.1%，氣體精度±0.25%，最低0.2kg/min精準計量
最高工作壓力90MPa，專為氫氣加注、CNG高壓場景設計
不受密度/溫度/壓力影響，同時輸出質量流量、密度、溫度
復合金屬材質，無活動部件，免維護長壽命，管路光滑無壓損
微型科里奧利質量流量計（DN1~DN15）是專為小流量、高壓工況研發的直接式質量流量儀表。傳感器采用雙U型振管結構，根據科里奧利原理，流體經過時產生與質量流量成正比的相位差，變送器通過高精度DSP解算，直接獲得質量流量、介質密度及溫度。測量結果不受流體黏度、密度、壓力分布的影響，尤其適用于氫氣、CNG、LNG、化工添加劑等苛刻介質。
量程比寬達100:1，最低可測0.2kg/min流量，滿足實驗室、精細化工及氫能加注的極低流量測控。
CMASS003最高耐壓90MPa，通過1.5倍壓力測試，保障高壓氫氣、天然氣加注機安全可靠。
同時輸出質量流量、體積流量、密度、溫度及濃度（推算），減少現場儀表數量，降低集成成本。
無可動部件，無密封泄漏點，測量管內壁光滑，無附加壓損，適應長期連續工作。
科里奧利質量流量計利用流體在振動管中流動時產生的科氏力效應。當測量管以固有頻率振動時，管內流動的介質會產生與質量流量成正比的科氏力，使振動管發生扭轉，通過檢測進出口兩側的相位差即可精確計算質量流量。同時，振動管的諧振頻率與介質密度相關，從而同步獲得密度參數。CMASS系列采用DSP+ARM雙核變送器，信號處理快速穩定，抗干擾能力強。
| 公稱通徑(DN) | 流量范圍(kg/min) | 最大工作壓力(MPa) | 零點穩定性(kg/min) | 介質溫度 |
|---|---|---|---|---|
| DN01 | 0.2 ~ 0.2 (Max 0.44) | ≤45 | 0.0002 | -50℃ ~ +150℃ |
| DN02 | 1.6 ~ 1.6 | ≤20 | 0.0005 | |
| DN03 | 3 ~ 3 (Max 6.61) | ≤90 | 0.001 | |
| DN04 | 5 ~ 5 | ≤35 | 0.001 | |
| DN08 | 20 ~ 20 | ≤30 | 0.002 | |
| DN15 | 60 ~ 60 | ≤45 | 0.006 |
注： 流量范圍表示常規校準范圍，最大流量可擴展至上限值；零點穩定性指標適用于最佳精度工況，超高精度需求請咨詢工程師。過程連接可選NPT內螺紋、卡套、UNF內螺紋等。
| 精度等級 | 測量誤差（液體） | 重復性 | 氣體精度 |
|---|---|---|---|
| 0.1級 | ±0.1% ± (零點穩定性/測量值)% | 0.05% | ±0.25% |
| 0.15級 | ±0.15% ± (零點穩定性/測量值)% | 0.075% | ±0.35% |
| 0.2級 | ±0.2% ± (零點穩定性/測量值)% | 0.1% | ±0.5% |
| 口徑 | DN01~15 |
|---|---|
| 最大壓力 | ≤90MPa |
| 精度等級 | ±0.1~0.25% |
| 氣體精度 | ±0.25% ~ ±0.5% |
| 精度(液體) | ±0.1% ~ ±0.5% (依據型號及量程) |
| 流量范圍 | 0.2 ~ 60 kg/min |
| 重復性 | 0.075% ~ 0.25% |
| 密度測量范圍 | 0.3 ~ 3.000 g/cm3 |
| 溫度測量 | -50℃ ~ +150℃ (可擴展低溫/高溫選項) |
| 防爆標志 | Ex d ib IIC T6 Gb / Ex tb ia IIIC T80℃ Db |
| 防護等級 | IP66 / IP67 |
| 供電電源 | 24VDC 或 220VAC/24VDC自適應 |
| 輸出信號 | 兩路可組態(脈沖/4-20mA/RS485 Modbus) |
| 接液材質 | 測量管316L、外殼304，可選哈氏合金/特殊防腐 |
| 過程連接 | NPT內螺紋、卡套、UNF、高壓面密封等 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
高壓氫氣加氫機、壓縮天然氣計量，耐壓達90MPa，滿足70MPa加氫站規范。
精確控制電解液注液量，提高電池一致性，耐腐蝕設計適用于有機溶劑。
催化劑、添加劑、助劑的微小流量精準投加，確保反應配比。
燃料電池測試臺、催化劑評價裝置、高壓反應釜進料計量。
符合衛生設計，微量藥液精確計量，符合GMP規范。
高壓氧氣、氬氣、氫氣等工業氣體質量流量監控。
